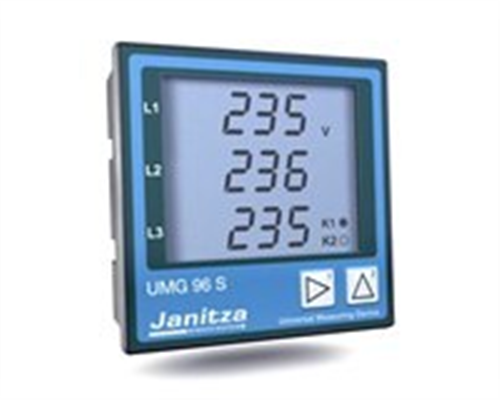

  UMG 96S

  A família de analisadores de energia UMG 96 S da Janitza, são instrumentos universais para medição de parâmetros eléctricos que foram concebidos para serem utilizados em sistemas de distribuição de média e baixa tensão. A somar ao elevado número de parâmetros eléctricos medidos, esta família oferece uma série de funcionalidades adicionais tais como: a gravação do valor mínimo e máximo; gravação do número de horas de funcionamento; função “bi-metálica”, a protecção por palavra-chave, entradas e saídas digitais, saídas analógicas e as interfaces RS232 e RS485, acrescentam um valor adicional a este analisador.

  A possibilidade de comunicação em barramento de campo permite a incorporação em sistemas de gestão de energia mais complexos, assim como a ligação a PLC`s ou sistemas de controlo centralizados em edifícios. A integração da análise de harmónicos, torna-se mais preponderante à medida que aumenta poluição presente nas redes de distribuição de energia eléctrica (THD-U).

  A família de analisadores de energia UMG 96 S da Janitza foram concebidos para montagem em painel e são indicados para medição e gravação de parâmetros eléctricos (True RMS) em sistemas de média e baixa tensão. A medição de parâmetros eléctricos é indicada para sistemas monofásicos ou trifásicos com neutro. Uma das características desta família, para além da dimensão compacta (96x96mm), é a análise de harmónicos em cada condutor.

  Para se conseguir alcançar os resultados do UMG 96 S, serão necessários 15 instrumentos analógicos de medição tais como: amperímetro, voltímetro, wattímetro, (kw, kva, kvar, cos f), contador de energia activa, reactiva (kwh, kvarh), frequencímetro, analisador de harmónicos e uma unidade conversora. Isto significa que os custos para o planeamento, a instalação, a cablagem e a montagem, são reduzidos significativamente em comparação com a utilização de instrumentos analógicos de medição.
  Características

  * Dimensão compacta (96x96mm);
  * Interfaces RS232 e/ou RS485;
  * Barramento de campo: Modbus RTU, Profibus –DP/V0, M-bus;
  * Entradas e saídas digitais;
  * Saídas analógicas;
  * Lógica integrada para geração de sinais de alarme;
  * Fácil utilização;
  * Terminais robustos;
  * Ecrã LCD de dimensão considerável e leitura perfeita;
  * Excelente fiabilidade e longo tempo de vida expectável.

  Vantagens

  * Gravação de dados/memória
  Como opção, poderão ser guardados até 160.000 valores medidos ou eventos em memória. Podem ser criados até 4 perfis para gravação dos valores medidos ou eventos. Cada um destes perfis poderá ser seleccionado individualmente ou juntamente com outros perfis. A unidade mais básica da família UMG 96 S, sem memória e sem relógio interno, grava apenas os consumos totais e os valores mínimo/máximo, mas sem registo temporal da ocorrência.
  * Selecção de ecrã e rotação automática de valores medidos
  Os valores medidos são calculados a cada segundo e poderão ser visualizados no ecrã.
  Existem dois métodos para visualizar no ecrã os valores medidos:
  Apresentação rotativa dos valores seleccionados a visualizar de forma automática, com um tempo de alteração entre 0 e 60 segundos.
  Selecção dos valores medidos utilizando as teclas para definir o perfil de valores a visualizar.
  Existem 4 perfis de visualização disponíveis, sendo possível configurar cada perfil (em função das necessidades específicas de cada utilizador) através de um PC e transferir o perfil criado para o analisador.
  * Contraste do ecrã LCD
  O contraste do ecrã LCD pode ser ajustado pelo utilizador. Com o intuito de se obter um contraste óptimo, para a gama de temperatura de funcionamento do analisador, foi introduzido um sensor de temperatura internamente para se poder ajustar de forma automática o contraste do ecrã.
  * Contador de horas
  O contador de horas de funcionamento contabiliza o tempo decorrido, (6 minutos de intervalo) depois do analisador ter sido posto em funcionamento, sem possibilidade de anulação. Adicionalmente, poderão ser usados 6 contadores horários e programados através de 6 comparadores existentes no sistema e um contador totalizador que guarda o conteúdo do resultado da comparação. Os valores medidos, os valores definidos como limite e os operadores: >, = e <, poderão ser utilizados como parâmetros. Este contador totalizador pode ser anulado individualmente.
  * Comunicação industrial de dados - Interface e barramento de campo
  De forma a processar e analisar a vastas quantidade de dados gerados pelo UMG 96 S, os dados podem ser transferidos utilizando os meios de comunicação correspondentes e guardados de forma centralizada. É desta forma, possível incorporar o UMG 96 S, em sistemas de gestão de energia mais complexos, assim como a ligação a PLC`s ou sistemas de controlo centralizados em edifícios. A família UMG 96 S disponibiliza várias interfaces: RS232, RS485 e M-bus, juntamente com os protocolos de comunicação para barramento de campo mais comuns, tais como: Modbus RTU, profibus-DP/V0 e M-Bus. A família de analisadores de energia UMG 96 S é caracterizada pela fiabilidade da comunicação e pela elevada taxa de transferência dos dados.
  * Saídas analógicas
  As variantes desta família de produtos que possuem saídas analógicas, podem igualmente ser configuradas como saídas analógicas, saídas por impulso ou como saídas comutadas. Os parâmetros: valor medido, valor inicial de escala (4mA) e valor final de escala (20mA) estão disponíveis para cada saída analógica.
  * Entradas e Saídas digitais
  As saídas digitais, podem ser utilizadas como saídas por impulso, (máx. 10Hz) para contabilização do consumo da energia activa e reactiva ou como saídas comutadas. As saídas digitais, podem ser programadas para monitorizar os valores medidos. Poderão ser endossados a cada saída digital até um limite máximo de 3 comparadores (A,B,C) e o resultado ser direccionado para cada saída digital. O resultado do comparador também poderá ser actualizado externamente, através de uma interface de comunicação e utilizando o protocolo de comunicação Modbus RTU. As saídas comutadas podem igualmente ser activadas/desactivadas remotamente, através de interface de comunicação utilizando o protocolo de comunicação Profibus-DP/V0.

  Indústrias

  * Substituição de instrumentos analógicos de medição;
  * Visualização e controlo de parâmetros eléctricos em sistemas de distribuição de energia;
  * Recolha de dados para centro de custos;
  * Gerador de valores medidos para a construção de sistema de gestão ou PLC;
  * Monitorização de valores limite;
  * Monitorização de conteúdo harmónicoEm contrução
