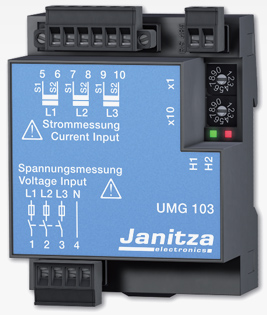

  UMG 103 e UMG 104



  Dispositivos de medição universal da famila UMG 103 são principalmente aplicados em sistemas de baixa tensão.

  O UMG 103 é um instrumento de medição de classe 0.5S.

  Além de um grande numero de parametros elétricos, o  UMG 103 oferece multiplas funções adicionais tais como medição de harmônicos, gravação de valores minimos e máximos, horas de operação (contador horário), faixa de funções bi-metalicas e proteção por password. A interface e comunicação em rede (Modbus) permite a comunicação e inserção nos sistemas de gerenciamento em ambiente corporativo.


  Areas de aplicação

  Para medição e verificação de parametros elétricos em sistemas de distribuição
  Gerenciamento e controle de custos
  Monitoramento de limites, valores determinados por sistemas de gerenciamento em instalações predias ou PLC
  Monitoramento de harmônicos





  O instrumento UMG 104 é equipado com processador 500 MHz DSP (digital signal processor) um processador muito rápido e poderoso para aplicações de analise de potência.

  O analisador de energia UMG 104 Janitza, vem equipado com um processador digital de sinal (DSP) de 500MHz, extremamente rápido e eficiente. A amostragem sistemática aos 8 canais com uma frequência de 20kHz por canal, permite recolher todos os parâmetros elétricos necessários (mais de 800!) tais como sejam os valores mínimos e máximos, valores significativos sobre a qualidade da energia, como sejam harmônicos (da 1ª à 40ª ordem, por fase e com reconhecimento de direção) ou micro-interrupções no fornecimento da energia elétrica.




  UMG 96S O pequeno gigante Fieldbus

  A família de analisadores de energia UMG 96 S da Janitza, são instrumentos universais para medição de parâmetros elétricos que foram concebidos para serem utilizados em sistemas de distribuição de média e baixa tensão. Em razão do elevado número de parâmetros elétricos medidos, esta família oferece uma série de funcionalidades adicionais tais como: a gravação do valor mínimo e máximo; gravação do número de horas de funcionamento; função “bi-metálica”, a proteção por palavra-chave, entradas e saídas digitais, saídas analógicas e as interfaces RS232 e RS485, acrescentam um valor adicional a este analisador.

  A possibilidade de comunicação em barramento de campo permite a incorporação em sistemas de gestão de energia mais complexos, assim como a ligação a PLC`s ou sistemas de controle centralizados em edifícios. A integração da análise de harmônicos, torna-se mais preponderante à medida que aumenta poluição presente nas redes de distribuição de energia eléctrica (THD-U).

  A família de analisadores de energia UMG 96 S da Janitza foram concebidos para montagem em painel e são indicados para medição e gravação de parâmetros elétricos (True RMS) em sistemas de média e baixa tensão. A medição de parâmetros elétricos é indicada para sistemas monofásicos ou trifásicos com neutro. Uma das características desta família, para além da dimensão compacta (96x96mm), é a análise de harmónicos em cada condutor.

  Para se conseguir alcançar os resultados do UMG 96 S, serão necessários 15 instrumentos analógicos de medição tais como: amperímetro, voltímetro, wattímetro, (kw, kva, kvar, cos f), contador de energia ativa, reativa (kwh, kvarh), frequencímetro, analisador de harmônicos e uma unidade conversora. Isto significa que os custos para o planejamento, a instalação, a cablagem e a montagem, são reduzidos significativamente em comparação com a utilização de instrumentos analógicos de medição.

  Características

  Dimensão compacta (96x96mm);
  Interfaces RS232 e/ou RS485;
  Barramento de campo: Modbus RTU, Profibus –DP/V0, M-bus;
  Entradas e saídas digitais;
  Saídas analógicas;
  Lógica integrada para geração de sinais de alarme;
  Fácil utilização;
  Terminais robustos;
  Tela LCD de dimensão considerável e leitura perfeita;
  Excelente fiabilidade e longo tempo de vida expectável.

  Vantagens

  Gravação de dados/memória
  Como opção, poderão ser guardados até 160.000 valores medidos ou eventos em memória. Podem ser criados até 4 perfis para gravação dos valores medidos ou eventos. Cada um destes perfis poderá ser seleccionado individualmente ou juntamente com outros perfis. A unidade mais básica da família UMG 96 S, sem memória e sem relógio interno, grava apenas os consumos totais e os valores mínimo/máximo, mas sem registo temporal da ocorrência.
  Seleção de tela e rotação automática de valores medidos:
  Os valores medidos são calculados a cada segundo e poderão ser visualizados na tela.
  Existem dois métodos para visualizar na tela os valores medidos:
  Apresentação rotativa dos valores seleccionados a visualizar de forma automática, com um tempo de alteração entre 0 e 60 segundos.
  Seleção dos valores medidos utilizando as teclas para definir o perfil de valores a visualizar.
  Existem 4 perfis de visualização disponíveis, sendo possível configurar cada perfil (em função das necessidades específicas de cada utilizador) através de um PC e transferir o perfil criado para o analisador.
  Contraste da tela LCD
  O contraste da tela LCD pode ser ajustado pelo utilizador. Com o intuito de se obter um contraste ótimo, para a gama de temperatura de funcionamento do analisador, foi introduzido um sensor de temperatura internamente para se poder ajustar de forma automática o contraste da tela.
  Contador de horas
  O contador de horas de funcionamento contabiliza o tempo decorrido, (6 minutos de intervalo) depois do analisador ter sido posto em funcionamento, sem possibilidade de anulação. Adicionalmente, poderão ser usados 6 contadores horários e programados através de 6 comparadores existentes no sistema e um contador totalizador que guarda o conteúdo do resultado da comparação. Os valores medidos, os valores definidos como limite e os operadores: >, = e <, poderão ser utilizados como parâmetros. Este contador totalizador pode ser anulado individualmente.
  Comunicação industrial de dados - Interface e barramento de campo
  De forma a processar e analisar a vastas quantidade de dados gerados pelo UMG 96 S, os dados podem ser transferidos utilizando os meios de comunicação correspondentes e guardados de forma centralizada. É desta forma, possível incorporar o UMG 96 S, em sistemas de gestão de energia mais complexos, assim como a ligação a PLC`s ou sistemas de controlo centralizados em edifícios. A família UMG 96 S disponibiliza várias interfaces: RS232, RS485 e M-bus, juntamente com os protocolos de comunicação para barramento de campo mais comuns, tais como: Modbus RTU, profibus-DP/V0 e M-Bus. A família de analisadores de energia UMG 96 S é caracterizada pela confiabilidade da comunicação e pela elevada taxa de transferência dos dados.
  Saídas analógicas
  As variantes desta família de produtos que possuem saídas analógicas, podem igualmente ser configuradas como saídas analógicas, saídas por impulso ou como saídas comutadas. Os parâmetros: valor medido, valor inicial de escala (4mA) e valor final de escala (20mA) estão disponíveis para cada saída analógica.
  Entradas e Saídas digitais
  As saídas digitais, podem ser utilizadas como saídas por impulso, (máx. 10Hz) para contabilização do consumo da energia ativa e reativa ou como saídas comutadas. As saídas digitais, podem ser programadas para monitorar os valores medidos. Poderão ser endossados a cada saída digital até um limite máximo de 3 comparadores (A,B,C) e o resultado ser direcionado para cada saída digital. O resultado do comparador também poderá ser atualizado externamente, através de uma interface de comunicação e utilizando o protocolo de comunicação Modbus RTU. As saídas comutadas podem igualmente ser ativadas/desativadas remotamente, através de interface de comunicação utilizando o protocolo de comunicação Profibus-DP/V0.

  Aplicações nas Indústrias

  Substituição de instrumentos analógicos de medição;
  Visualização e controle de parâmetros elétricos em sistemas de distribuição de energia;
  Aquisição de dados para centro de custos;
  Gerador de valores medidos para a construção de sistema de gestão ou PLC;
  Monitoramento de valores limite;
  Monitoramento de conteúdo harmônico. A família de analisadores de energia UMG 96 da Janitza são instrumentos universais para medição de parâmetros elétricos, que foram concebidos para serem utilizados em sistemas de distribuição de média e baixa tensão. Devido ao elevado número de valores disponíveis, numa unidade tão compacta, diversos instrumentos de medição analógicos poderão ser substituídos e consequentemente o custo da instalação pode ser diminuído.

  Funções adicionais tais como: a gravação do valor mínimo e máximo; gravação do número de horas de funcionamento; função “bi-metálica”, a protecção por palavra-chave e as duas saídas digitais, acrescentam um valor adicional a este analisador. A elevada precisão das medições e a tela LCD, de dimensão considerável, significam novas possibilidades de aplicação e oferecem vantagens fundamentais comparativamente com os instrumentos universais de medição analógicos.

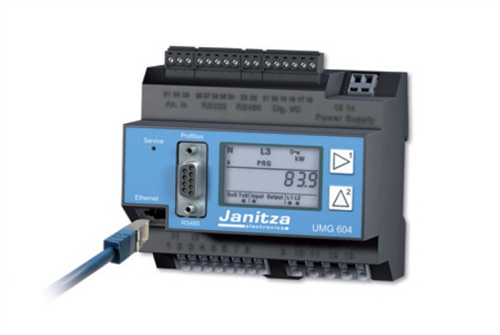

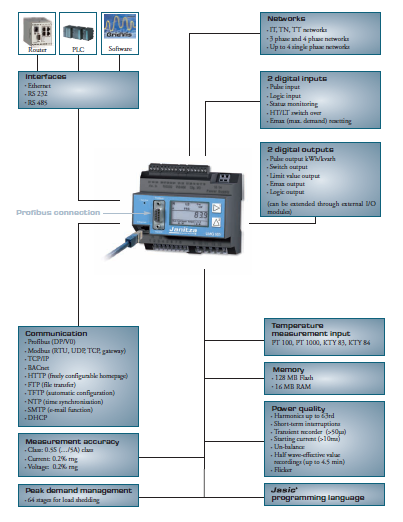

  UMG 604 e UMG 605

  O analisador da qualidade da energia elétrica UMG 605, é particularmente indicado para monitoramento contínuo da qualidade da energia segundo a norma EN 50160. Todos os parâmetros elétricos relacionados com a qualidade da energia são recolhidos e analisados, tais como: flicker, micro-interrupções, transientes, harmônicos até à 63ª ordem ou correntes de pico. O objetivo é o monitoramento continuo da qualidade de energia entregue pelo fornecedor.

  O UMG 605 pode também ser utilizado em aplicações para análise de falhas ou problemas na instalação do consumidor, fornecendo informação que permite tomar medidas preventivas que eliminem ou minimizem as perturbações e suas consequências.

  O analisador da qualidade da energia elétrica UMG 605, equipado com entradas em tensão e corrente, recolhe e digitaliza os valores efetivos (TRMS) de correntes e tensões em redes de 40Hz-70Hz. O microprocessador integrado, calcula os parâmetros elétricos dos valores amostrados. A tensão nominal pode ser definida como fase-neutro ou fase-fase para medições em sistemas trifásicos. Esta tensão servirá como tensão de referência para a medição de harmônicos, transientes, registo de eventos e para medição de flicker. Pode ser configurada uma corrente nominal e utilizada para a medição de eventos em corrente. A 4ª entrada em corrente e tensão, representa uma medição separada do sistema. No entanto, é geralmente utilizada para medição da corrente de neutro e da diferença de tensão entre o neutro e a terra.


  Características

  Ethernet, Gateway RS485/Ethernet, Email, página web;
  Grande capacidade de memória 128MB;
  Protocolos: Modbus, Profibus-DP V0, TCP/IP, BACnet, NTP, FTP, SNMP, DHCP;
  Registo e pesquisa de Transientes (50µs) e eventos (10ms);
  Monitorização de formas de onda de corrente e tensão;
  Análise de Harmônicos (V,I,P,Q) até à 63ª ordem;
  Funcionalidades de PLC (até 7 programas);
  2 Entradas e 2 saídas digitais;
  Controle de demanda (até 64 saídas de controle para limitação de carga).

  Vantagens

  Existem extensas possibilidades de comunicação como sejam: Modbus RS485, Profibus-DP V0, Ethernet TCP/IP, BACnet, HTTP, FTP, SMTP, SNTP, DNS, que permitem uma integração rápida e econômica em qualquer tipo de rede de comunicação existente.
  Poderá aceder ao servidor Web do analisador, a partir de qualquer ponto com acesso à Internet através de um explorador de Internet, para descarregar dados, verificar valores em tempo real ou simplesmente para configurar o analisador.
  O elevado número de entradas e saídas digitais, oferecem uma variedade de opções de comunicação, que permitem a ligação a um PLC ou a tarefas de controlo independentes.

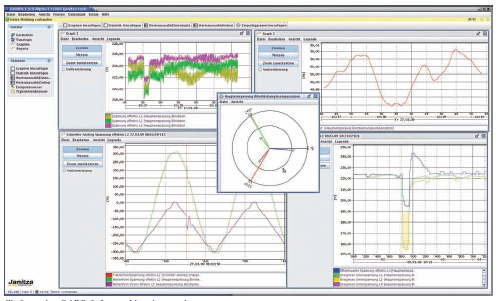

  Uma ferramenta fundamental deste analisador, é o software de análise GridVis, fornecido juntamente com o analisador. O GridVis pode ser utilizado de forma prática, através de um clique, para se dar início à análise segundo a norma EN50160. A apresentação de dados, a análise em tempo real e o histórico de dados, são também uma ajuda para a determinação da causa de problemas presentes na instalação.

  Áreas de aplicação:

  Monitoramento contínuo da qualidade da energia segundo a norma EN 50160;
  Gateway para Ethernet de uma rede RS485;
  Analisador de falhas elétricas para problemas de rede;
  Monitoramento de rede de distribuição interna segundo as normas: EN 61000-4-7,4-15, 4-30;
  Relatório com análise elétrica completa segundo a norma EN 50160;
  Controle e monitoramento remoto.

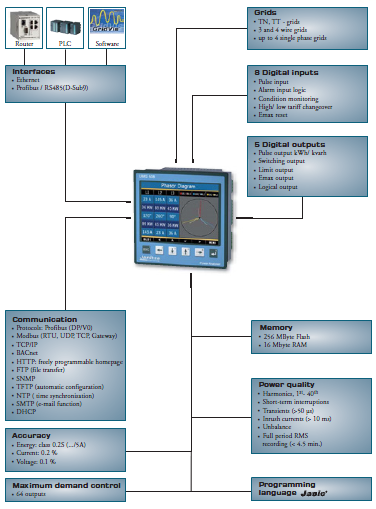

  UMG 508

  O aumento do custo da energia criou nos consumidores a necessidade de controlar e reduzir os custos associados ao consumo de energia elétrica. O analisador de energia elétrica UMG 508 é o primeiro passo para a redução de custos. A medição precisa de parâmetros elétricos e a fácil interpretação dos dados recolhidos, conduzem a uma gestão de custos transparente. Se basearmos a nossa atuação em pressupostos, utilizando o analisador de energia elétrica UMG 508, estamos em condições de efetuar medições, assim como de gravar os dados recolhidos.

  Posteriormente, poderemos analisar os mesmos obtendo informação concreta sobre a instalação, de forma a desenvolvermos ações correctivas e posteriormente podermos verificar a eficácia das alterações introduzidas.

  O analisador de energia UMG 508 Janitza, vem equipado com um processador digital de sinal (DSP) de 500MHz, extremamente rápido e eficiente. A amostragem sistemática aos 8 canais com uma frequência de 20kHz por canal, permite recolher todos os parâmetros elétricos necessários (mais de 800!) tais como sejam os valores mínimos e máximos, valores significativos sobre a qualidade da energia, como sejam harmônicos (da 1ª à 40ª ordem, por fase e com reconhecimento de direção) ou micro-interrupções no fornecimento da energia elétrica. Mesmo transitórios (>50µs) são identificados e gravados na memória com capacidade para 256MBytes.

  Através da utilização das arquiteturas mais modernas de comunicação, os dados poderão ser enviados para centrais de tratamento e guardadas em poderosas bases de dados a fim de serem processados posteriormente. A capacidade de integração em sistemas SCADA ou “PLCs”, potencializa ainda mais o campo de aplicações do analisador de energia elétrica UMG 508.

  Características

  Sistemas de medição:

  Redes TN ou TT;
  Trifásicos com e sem neutro;
  Até 4 canais monofásicos em simultâneo.


  Interfaces digitais:

  8 Entradas digitais
  Entradas por impulso;
  Entradas para alarmes (lógica combinatória);
  Condições de monitorização;
  Mudança de tarifário;
  “Reset” da função EMAX.

  5 Saídas digitais
  Saídas por impulso (kwh/kvarh);
  Saídas comutadas;
  Alarme (limites previamente definidos);
  Saída função EMAX para controle de demanda
  Lógica combinatória.

  Interfaces de Comunicação:

  Ethernet;
  RS 485.


  Protocolos de comunicação:

  Profibus DP/V0;
  Modbus (RTU, UDP, TCP, Gateway);
  TCP/IP;
  HTTP ;
  FTP :
  TFTP:
  NTP;
  SMTP;
  DHCP.

  Precisão:

  Energia: Classe 0.2 S (…/5A);
  Corrente: 0,2%;
  Tensão: 0,1%.

  Memória:

  256MBytes Flash;
  16MBytes.

  Qualidade de energia:

  Harmónicos (1ª até à 40ª ordem);
  Micro-interrupções;
  Transitórios (>50µs);
  Desbalanceamento;
  Gravação de formas de onda completas (RMS) (<4,5min).

  Vantagens

  Tela LCD colorido com interface intuitiva para o utilizador

  A tela colorida de elevada resolução, disponibiliza a informação em gráficos de linha, em gráfico de barras (conteúdo harmônico), valores claros sobre o consumo mensal da energia kwh/mês, gestão de alarmes, pesquisa de eventos com registo temporal entre outras funcionalidades. Adicionalmente, a nova concepção das telas da família UMG foi concebida para ser uma versão mais intuitiva para com o utilizador e auto-explicativa sobre o analisador de energia elétrica UMG 508.

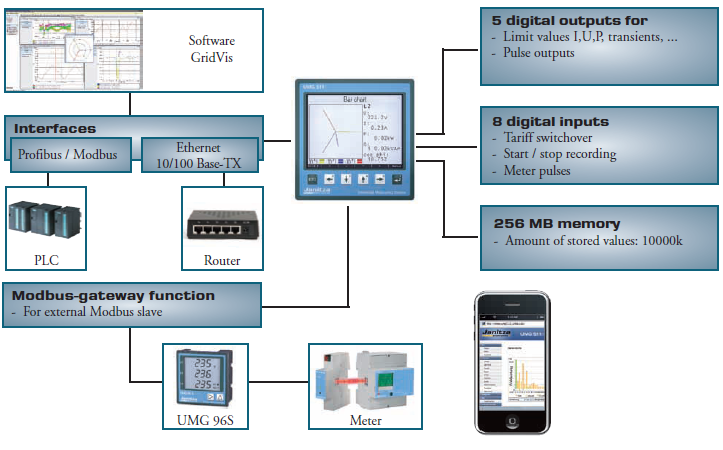

  Arquitectura moderna de comunicação através de Ethernet: redução de custo, comunicação confiável e segura.
  Em muitos casos, o custo da instalação e comunicação (ex: periféricos para barramento de campo) excedem o custo do próprio analisador de energia. A integração do analisador de energia UMG 508, numa arquitectura já existente, implica uma comunicação rápida, eficiente, segura e barata. Adicionalmente, as interfaces RS485 e Ethernet permitem a integração dos analisadores de energia em PLCs ou sistemas de controlo centralizado em edifícios. A utilização de protocolos abertos e standards, oferecem uma vasta flexibilidade ao utilizador.

  Gateway Modbus

  Fácil integração de equipamentos sem interface Ethernet.
  Através da funcionalidade de gateway Modbus do analisador de energia UMG 508 poderá ligar equipamentos menos sofisticados (analisadores com interface RS485 e protocolo de comunicação Modbus RTU) à rede Ethernet. O analisador de energia UMG 508 poderá ser utilizado como gateway para analisadores de energia da Janitza ligados através da interface RS485 que utilizem o protocolo Modbus RTU ou para qualquer instrumento presente na instalação que utilize a mesma interface e protocolo de comunicação, desde que os dados e as funções sejam formatas em conformidade. Os dados serão então ordenados e identificados para futura utilização.

  Modbus RTU de elevada velocidade

  O analisador de energia elétrica UMG 508 pode transferir dados através da interface RS485 utilizando o protocolo de comunicação Modbus RTU até uma velocidade de transferência de 921.6kB/s entre equipamentos da mesma série (UMG 508).

  Gestão de alarmes

  Qualquer que seja a sua localização, o e-mail e a página web mantêm-no informado.
  Quem não gostaria? Ao deixar simplesmente a planta, receber uma chamada no celular pelas mais variadas razões: problemas na produção, falhas em computadores, cortes de energia…
  Utilizando um explorador para Internet e um endereço IP, poderá ter acesso direto à página extremamente poderosa do analisador UMG 508. Nessa página encontrará informação detalhada sobre as condições atuais da rede de energia elétrica. Estão disponíveis dados em tempo real, assim como dados históricos, gráficos, eventos ocorridos. Através da página web poderá inclusivamente calcular os custos associados ao consumo energético da sua rede, exportar os dados para um arquivo CSV ou simplesmente imprimi-los.
  Em alternativa, através do envio de uma e-mail poderá ser informado sobre a ocorrência de uma sobrecarga, se uma micro-interrupção originou uma parada no processo produtivo ou se o conteúdo harmônico colocou em risco o tempo de vida útil dos seus equipamentos instalados, etc. As possibilidades são portanto, ilimitadas!.

  UMG 511

  O analisador de qualidade de energia UMG 511 é particularmente projetado para monitoramento e gerenciamento de qualidade de energia segundo os padrões normativos mais exigentes no mundo, tais como EN 50160. Todos os parametros de qualidade são coletados e analisados, exemplo flicker, curta interrupção ou queda de tensão com reconhecimento e gravação de falhas, transiendes, harmonicos até 63º e correntes de partida e parasitas.

  Possibilidades de comunicação são as mais diversas e funcionais tais como RS 485 Modbus, Profibus, Ethernet (TCP/IP), BACnet, http, FTP, SMTP, SNTP, DNS ... e permitem integração rápida e de menor custo para as infra estruturas existentes.

  Acesso em qualquer lugar do mundo através do webserver embutido no equipamento, O software de analise GridVis, entregue junto com o equipamento, permite uma analise completa dos efeitos elétricos somente com o click de um botão

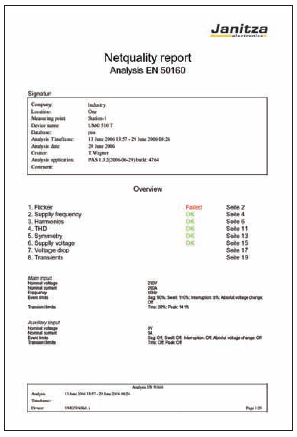

  Relátorios automaticos de qualidade

  * Monitoramento continuo da qualidade de energia, segundo norma EN 50160
  * Gateway Ethernet para medição subordinada de varios pontos
  * Analise de falhas elétricas na rede
  * Monitoramento da distribuição interna de acordo com norma EN 61000-4-7, 4-15, 4-30
  * Geração de relátorio automático para analise gerencial, de acordo com EN 50160










   Principais Caracteristicas
  Medição de qualidade de energia com base na norma DIN EN 61000-4-30
  Metodo de medição e precisão classe A
  Analise Fourier da 1º a 63° harmonicos para U-LN, U-LL, I, P  (consumidor/distribuidor) e Q (ind./cap.)
  Medição de harmonicos e interharmonicos (U-LN, U-LL, I) de acordo com DIN EN 61000-4-7
  Analise e avaliação com base na norma DIN EN 50160 através dos recursos oferecidos pelo software GridVis (em português)
  Medição de flicker de acordo com DIN EN 61000-4-15
  Medição da rede em TN e  TT  (500V CATIII)
  4 entradas de tensão, 4 entradas de corrente
  Amostragem continua das entradas de tensão e corrente em 20kHz
  Gravação de mais de 2000 diferentes parametros de medição por clico (200ms)
  Detecção de transientes >50μs e gravação de até 16.000 valores
  Data logger / Memoria de eventos (256MB Flashdisk)
  8 entradas digitais e 5 saídas digitais
  Profibus DP/V0 com alternativa para RS 485 (Modbus RTU, Modbus-Master, opcional BACnet)
  Ethernet (Web-Server, E-Mail, opcional BACnet)
  Programação para aplicações especificas em liguagem Jasic



  UMG 511 LGF

  Em construção
